板卡級液冷系統平臺，整機采用穿透式液冷散熱設計，機箱框架內部設計安裝水分配器，將進入機箱內部 散熱介質分配到各個板卡，為印制板上各類電子元器件 提供有效散熱，提高電子元器件的散熱效率和使用壽命， 保證設備安全、穩定、可靠的工作。
有效解決了，密閉空間條件下，高功耗、高熱量機箱散熱能力，可滿足單板 150W 以上的散熱需求。
標準 19 英寸 6U 液冷上架機箱，最大支持 14 槽標準 6U 板卡（5HP）
機箱整體采用焊接成型，強度高、電磁屏蔽性能好
內部流道采用高質量的焊接工藝和國產液體連接器，并具有 2MPa 承壓能力，可支持帶壓插拔，無溢漏
采取主動預防措施和被動控制措施進行防泄漏設計
提供各功能模塊的固定安裝、散熱、信號互聯等，模塊至轉接板對外接口高速互聯
在現有板卡上加裝液冷散熱片即可，無需重新設計板卡

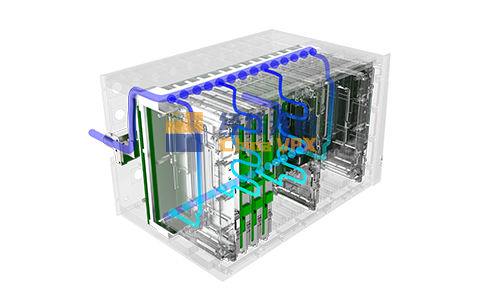

主流道與多板卡分流均衡設計，使板卡相對流量均衡
后門采用鉸鏈門，方便操作和維護
機箱采用高強度鋁鎂合金焊接而成，機箱表面采用陽極氧化處理
14 槽定制 VPX 背板，符合 VITA 標準，背板速率可達 16Gbps
機箱前部垂直插卡設計
高性能液冷散熱，每個槽位散熱功率可達 150W

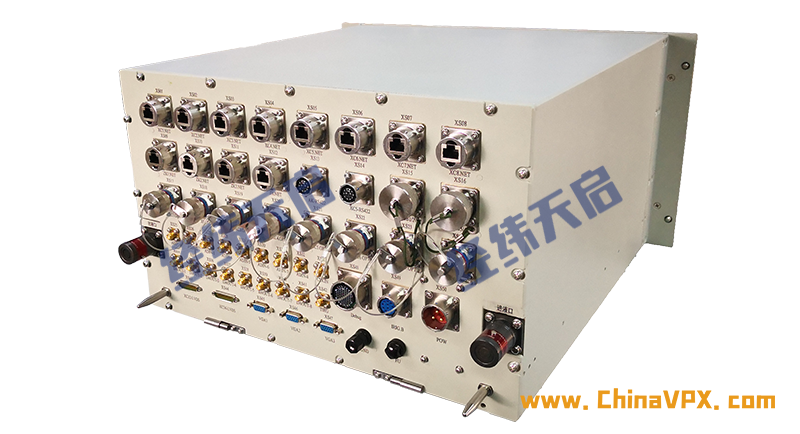

機箱支持電源、低頻、射頻、光纖、差分信號集成傳輸
可根據用戶板卡配置液冷板
輸入：VDC28V 或 VAC220V/50Hz
輸出：+12.0V/40A，+5V/40A，+3.3V/10A，–12V/2A
工作溫度：-40℃ ~+70℃
存儲溫度：-40℃ ~+85℃
相對濕度：10~90%，無凝露
