VPX6-A806以龍芯3A4000 處理器為核心，對外通過1片PCIe-SRIO 橋片TSI721和SRIO 交換芯片CPS1848/NRS1800 對外提供8 路X4 SRIO，SRIO 默認速率3.125Gbps，對外提供4 組X4 或2 組X8 PCIe 2.0 接口，處理器提供1 路前出VGA和1 組DVI、1組VGA VPX 顯示接口，通過網絡接口芯片擴展4 路千兆以太網（2 組1000BASE-T，2 組1000BASE-BX）和前出1 路千兆以太網（1000BASE-T），通過龍芯7A1000 橋片擴展3 組SATA2.0 接口、6 組USB 接口，VPX連接器上提4 路串口，前出1 路RJ45外型的RS232標準串口。板卡板載BMC電路，支持單板計算機溫度、電壓監測。

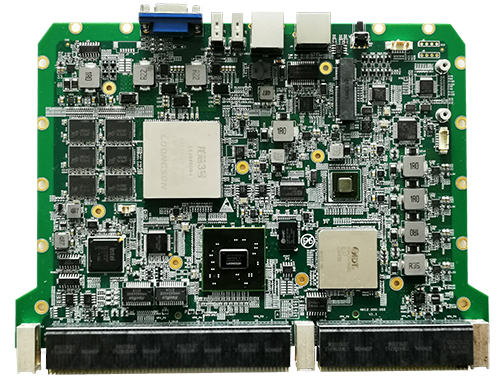

板卡實物圖

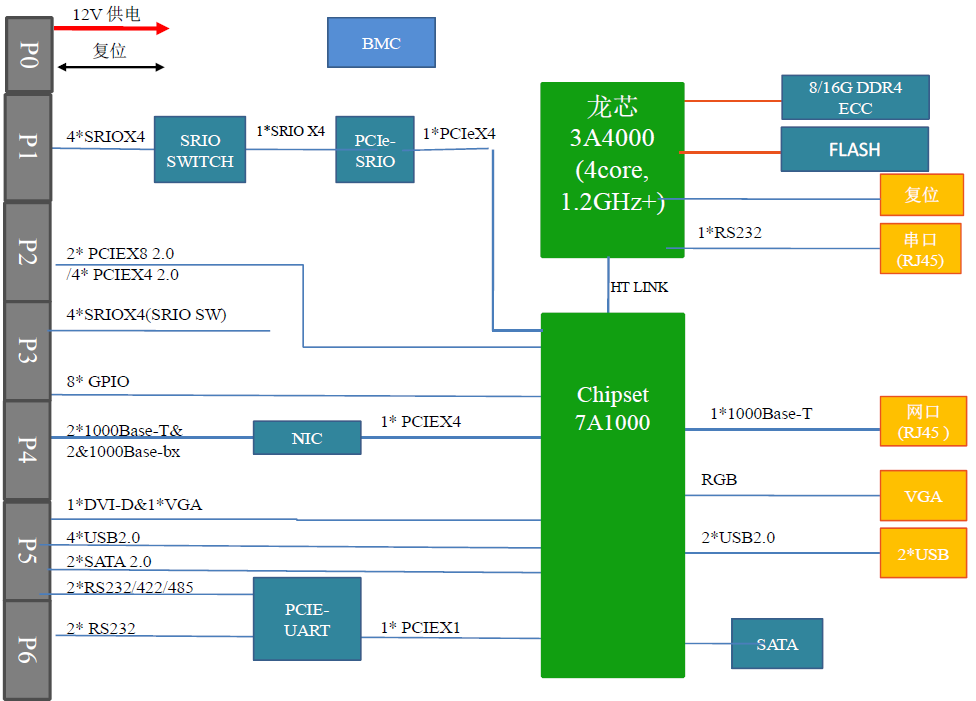

板卡框圖
基本技術指標：
6U OpenVPX規格
龍芯3A4000 4核處理器,主頻1.2GHz以上
板載16GB DDR4 SDRM, ECC
板上 mSATA 接口(SATA II)
前面板接口
（1）1 個 RJ45 千兆網口
（2）1個 RJ 45 外型 RS232 接口
（3）2個USB2.0接口
（4）1個VGA顯示接口
（5）1個復位按鍵
（6）支持板卡管理
（7）VPX 接口定義：
（8）4 x4 SRIO Gen2 @P1
（9）4 x4/2x8 PCIe Gen2 @P2
（10）4 x4 SRIO Gen2 @P3
（11）4路千兆以太網(2x1000Base-T,2x1000Base-BX)
（12）2x RS232/422/485, 2x RS232
（13）4x USB2.0
（14）1x DVI-D, 1x VGA(前后復用)
（15）2x SATA
（16）8*GPIO
95%國產化 (可選)
12V 主供電
典型功耗:<60W
支持操作系統 中標麒麟, 國產RTOS
可提供常溫(0-55℃), 寬溫(-40-85℃)版本
散熱方式：風冷、導冷
