衛星測控超高速存算一體系統由模擬變頻板、采樣預處理板、數據處理板、VPX GPU 板、VPX 存儲板等組成。系統支持2 通道帶寬500MHz 以上信號輸入，存儲速率4.0GB/s 以上，最大存儲容量20TB，可實現最大12T FLOPS（單精度）處理能力，支持萬兆光纖數據導出。

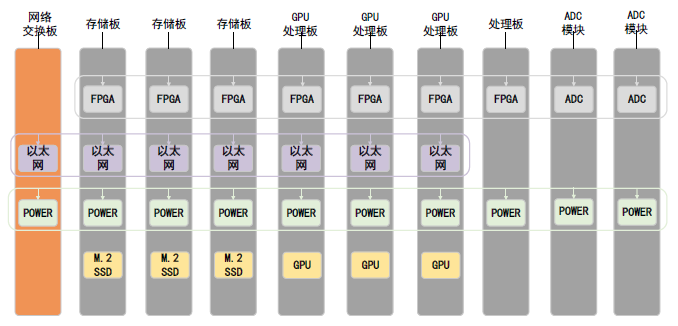

測控超高速存算一體架構圖

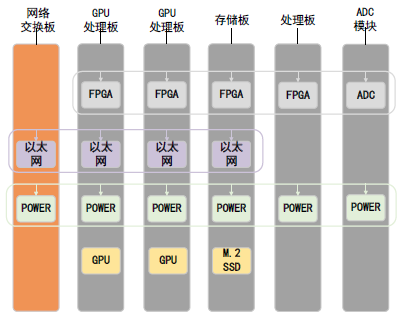

緊湊型測控超高速存算一體系統架構圖
主要技術參數
VPX GPU 板
至強D-1500 CPU，32GB DDR4 內存，板載KU 系列FPGA，Tesla P6 GPU。對外提供GTH、PCIE 等接口，
單板處理能力6T FLOPS（單精度）以上，支持萬兆網數據導出。
VPX數據記錄板
至強D-1500 CPU，32GB DDR4 內存，板載KU 系列FPGA，對外提供GTH、PCIE 接口?；贜VMESSD，單板存儲容量10TB 或以上，記錄帶寬4GB/s以上，支持萬兆網數據導出。
數據處理板
2 片Xilinx KU115 FPGA，1片TI C6678 DSP處理器，板載 SRIO 交換芯片，對外提供8組SRIO、16組GTH 等接口。
5槽VPX背板
基于Open VPX標準，采用全互連架構，背板速率10Gbps。

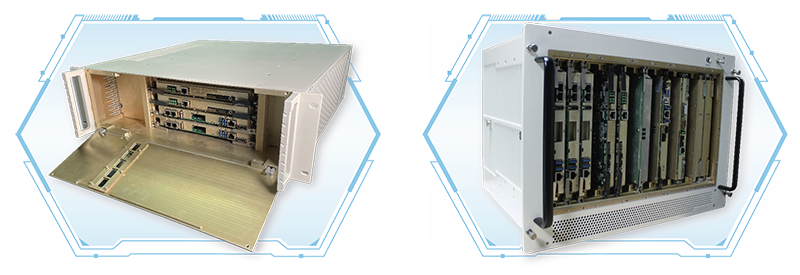

3.5U VPX加固機箱
符合Open VPX標準，支持5個5HP 6U標準VPX板卡，水平插卡設計。
應用領域
機載、車載、艦載雷達信號處理系統
飛控計算系統
機載電子對抗系統等
