國產超高速信號處理平臺由VPX 飛騰單板計算機、信號處理板、高速背板、VPX 電源板等組成，運行國產化桌面系統。該系統對外提供多路ADC 接口，多路光纖接口，內部通過高速VPX 背板進行數據通信。密閉箱體設計，單槽位支持150W 功耗散熱，是實現ADC、光纖接口、信號處理和主控全國產化的解決方案。

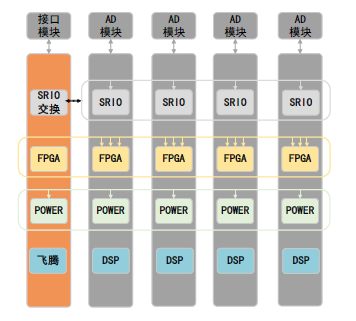

超高速信號處理平臺架構圖

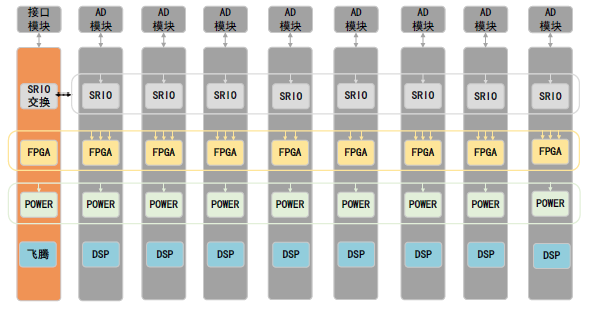

緊湊型超高速信號處理平臺架構圖
主要技術參數
VPX 飛騰單板計算機
采用飛騰D2000/8 核處理器，主頻2.0GHz 以上，板載32GB DDR4 SDRAM 內存，板載1TB M.2 SSD，板載JFM7K325T FPGA。支持SRIO、PCIE 和萬兆以太網接口，提供顯示、USB、千兆以太網和多組LVDS 接口。支持麒麟操作系統，支持板卡管理等，國產化率100%。
VPX 信號處理板
采用2 片國產化JFM7VX690T FPGA 和2 片國產化FT6678 DSP，板載國產化SRIO 交換芯片 NRS1800。對外提供SRIO、以太網和GTH 接口，國產化率100%。
VPX 電源板
采用全國產化器件，標準VPX 結構，功率可達1100W 以上。支持交流輸入，輸出為12V/80A、5V/20A、3.3V/10A。支持過壓、欠壓、過流保護，支持健康管理。
VPX 高速背板
基于Open VPX 標準，采用全互連架構，6 個板卡節點槽和3 個電源槽，背板速率16Gbps，國產化率100%。
8U VPX加固機箱
采用特殊結構設計，機箱在滿足密閉要求的條件下，完成強制風冷對板卡的散熱，實現單槽位150W 功耗散熱需求。支持9 個1.0” 6U 標準VPX 板卡，垂直插卡設計。
應用領域
機載、車載、艦載雷達信號處理系統
飛控計算系統
機載電子對抗系統等
