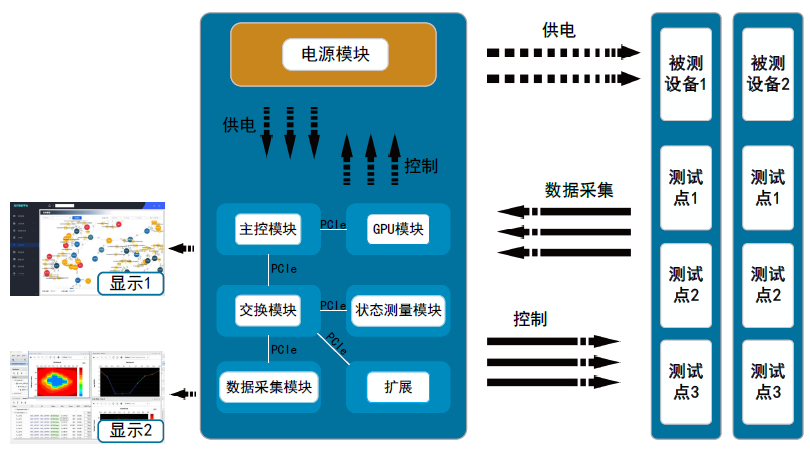

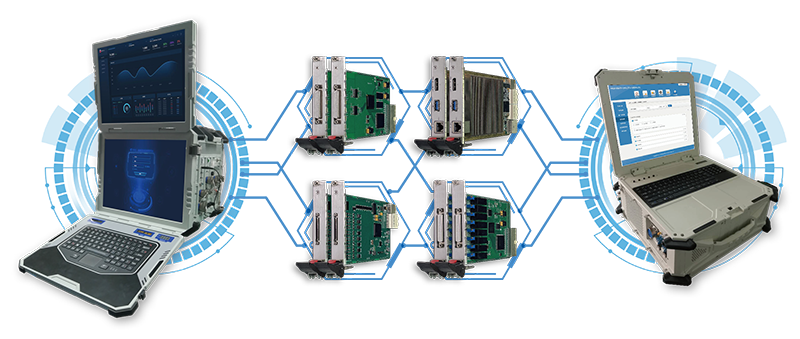

國產便攜式綜合測試平臺，基于CPCIe/VPX 總線設計，由單板計算機、GPU 板、狀態測量板、數據采集板、模塊電源，以及定制背板、便攜式機箱平臺等組成。該測試平臺具有為被測設備進行供電、數據加載、端口檢測等功能。
測試平臺特點
1) 測試平臺分為單系統和雙系統兩個版本，可根據使用需求選擇，其中雙系統版本設計兩個顯示屏，可同時顯示兩套不同系統；
2) 測試平臺配置供電模塊，可為被測設備供電；
3) 測試平臺設計為便攜式結構，集成顯示屏、鍵盤、鼠標，滿足各類運輸條件，可在車載、機載等環境下使用；
4) 測試平臺可根據使用需求配置狀態測量模塊、數據采集模塊、繼電器模塊、串口模塊等功能板卡。
主要技術參數
單板計算機
采用6 代4 核Core i7-6822/20EQ 處理器，3U 5HP 結構， 板載16GB DDR4 SDRAM， 提供PCIe Gen3，支持Windows、中標麒麟、VxWorks 等操作系統。
GPU板
支持PCIe 協議，采用NVIDIA GTX1050TI GPU，4GB GDDR5，768 CUDA Core，計算能力最高2T FLOPS（單精度），結構符合 3U CPCIe 標準，方便用戶搭建高性能嵌入式計算系統（HPEC）。適用于雷達信號/ 圖像處理、視頻壓縮/ 解壓、圖像增強、3D 虛擬重構、360°情景識別、編碼/ 解碼和密碼分析、情報監視和偵察等應用。
PCIe交換板
對外提供1 個×4Uplink 端口（可調整為×8）和6 個×4 Downlink 端口（可部分調整為×8），Uplink 端口可自適應為×4、×2 或×1 鏈路，每個Downlink可自適應為×4、×2 或×1 鏈路。支持PCIe Gen3、Gen2、Gen1標準。
模塊電源
除為自身供電外，可同時為被測設備提供28.5V/40A 供電能力，且電壓程控可調。
應用領域
雷達設備的測試
雷達設備的地面控制
雷達信號/ 圖像處理
