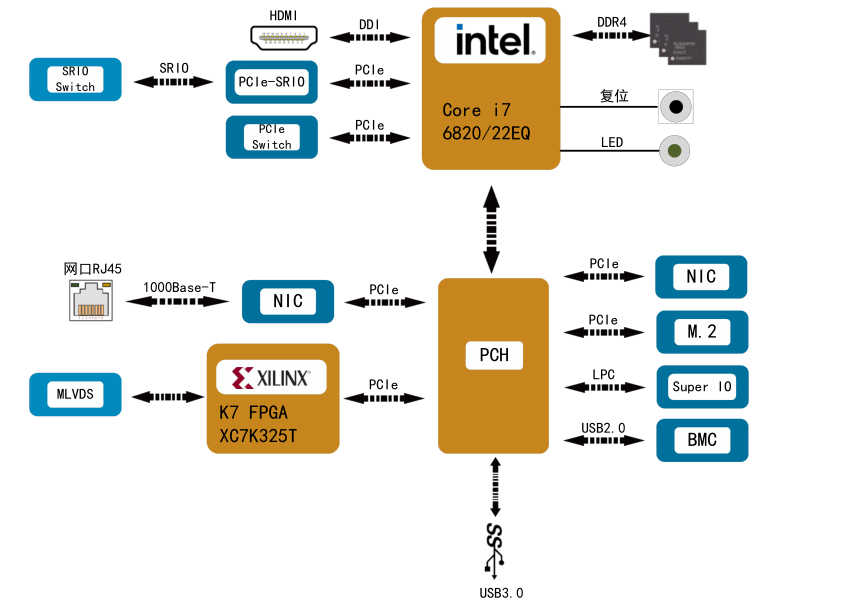

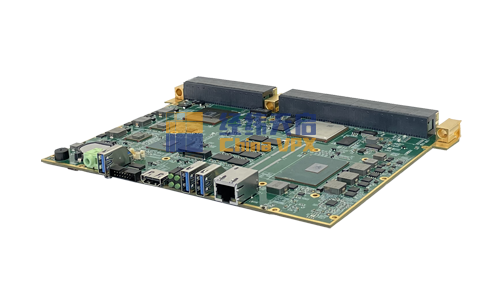

VPX6-A90F 是一款符合 VITA 規范的 6U VPX 邊緣計算 主板，采用 Intel? Core ? i7-6820E/i7-6822EQ /Xeon? E3- 1505M v5 處理器和 Intel?CM236 芯片組，板載 16GB 內 存，板載 XilinxK7325T FPGA。使用 CPU 集成的 Intel HD Graphics 顯卡，主板支持 HDMI 顯示。主板提供 SRIO， PCIe，以太網，串口，LVDS 等多種接口，適用多種應用領域。
6 代 4 核 8 線程 Core i7-6820/22EQ 處理器或 Xeon E3-1505M 處理器
Core i7-6820EQ 主頻 2.8GHz ( 最大 3.5GHz) （ 默認配置）
Core i7-6822EQ 主頻 2.0GHz ( 最大 2.8GHz)
芯片組 CM236
板載 16GB DDR4 SDRAM
板上提供 2.5inch SATAIII 接口
板載一組 XMC 接口 , x8 PCIe 3.0
前面板接口：
1 個 RJ45 千兆網口
1 個 RJ45 外型 RS232
1 個 USB3.0，1 個 USB2.0
1 個 DP++ 顯示接口
1 個復位按鍵
VPX 接口定義：
2 x8/4 x4 PCIe Gen3 @P1
2 x8/4 x4 PCIe Gen3 @P2
5 路千兆以太網 (3x1000Base-T，2x1000Base-BX)
1x RS232/422/485，1x RS232
4x UART（TTL）
3x USB3.0，2x USB2.0
2x DVI-D，1x VGA
4x SATA，8x GPIO，8x GPI
支持操作系統：Win 7/8/10 64bit，Ubuntu，中標 麒麟，VxWorks 6.x
12V 主供電
支持板卡管理
典型功耗：<60W

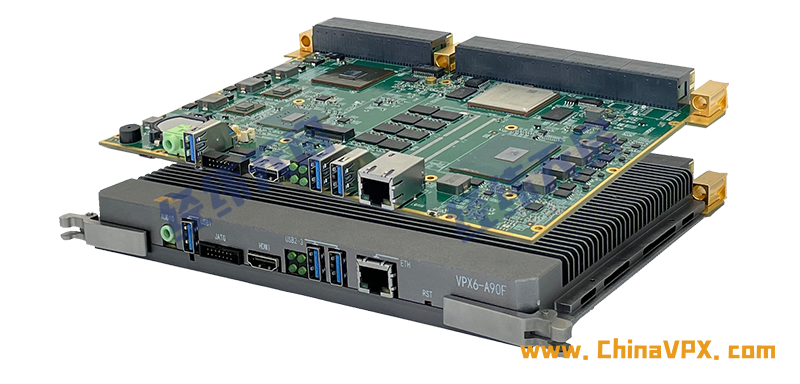

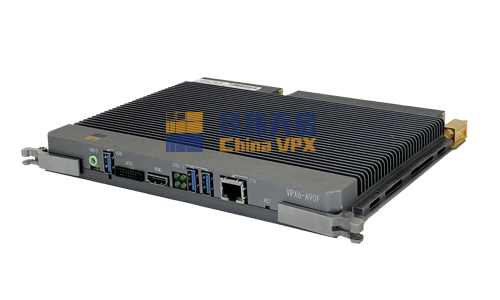

根據不同散熱方式，可提供風冷、 導冷版本
常溫版本滿足 0℃ ~+55℃使用， 寬溫版本滿足 -40℃ ~+85℃使用， 相對濕度 0~95%
