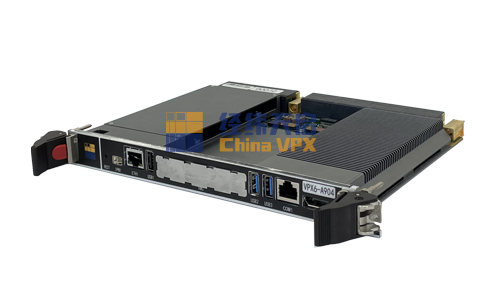

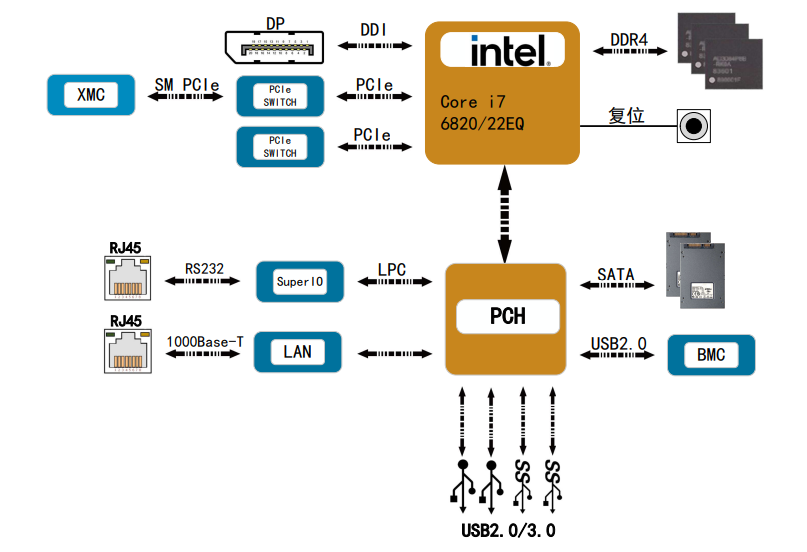

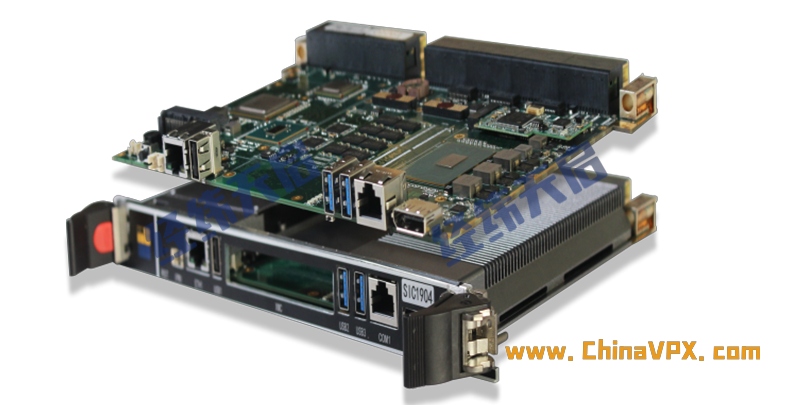

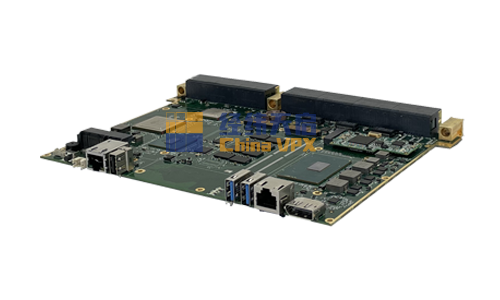

VPX6-A904 是 一 款 符 合 VPX 規 范 的 6U VPX 主 板， 主 板 采 用 Intel? Core ? i7-6820EQ 處 理 器 配 合 Intel?CM236 芯片組，板載 16GB 內存。使用 CPU 集成 的 Intel HD Graphics 顯卡，主板支持 DVI、DP++、VGA 顯示。主板提供 PCIe，以太網，串口等多種接口，適用 多種應用領域。
6 代 4 核 8 線程 Core i7-6820/22EQ 處理器或 Xeon E3-1505M 處理器
Core i7-6820EQ 主 頻 2.8GHz ( 最大 3.5GHz)（ 默認配置）
Core i7-6822EQ 主頻 2.0GHz ( 最大 2.8GHz)
芯片組 CM236
前面板接口
1 個 RJ45 千兆網口
3 個 USB3.0
1 個 HDMI 顯示接口
1 路音頻輸出
4 個 LED 指示燈
1 個復位按鍵
1 個 JTAG 調試口
板載 16GB DDR4 SDRAM
板載 M.2 SSD
板載 Xilinx K7-325T FPGA
VPX 接口定義：
8 x4 SRIO Gen2 @P1，P2，P3
1x4 PCIe Gen3 @P2
1x8 PCIe Gen3 @P4
1 路千兆以太網 (1x1000Base-T)
2x RS232/22
LVDS@P3,P5,P6
支持操作系統：Win 7/8/10 64bit，Ubuntu，中標 麒麟，VxWorks 6.x
典型功耗：<70W
根據不同散熱方式，可提供風冷、 導冷版本
常溫版本滿足 0℃ ~+55℃使用， 寬溫版本滿足 -40℃ ~+85℃使用， 相對濕度 0~95%
