LRM風冷加固硬件平臺為非標定制加固設備，內部安裝標準LRM模塊。LRM風冷機箱平臺由1臺加固風冷機箱、1塊定制ASAAC背板、若干LRM模塊，及若干內部連接線纜、對外接口等組成。設備共設計23個功能模塊槽位。
設備基于ASAAC架構設計；
設備國產化率為100%；
采用豎插卡設計，板卡從機箱前部插入，支持LRM模塊；
前面板設計可方便開合的面板；
可支持23塊前插卡（含2個電源板卡）；
使用插卡電源供電；
左右側板設計對外接口。

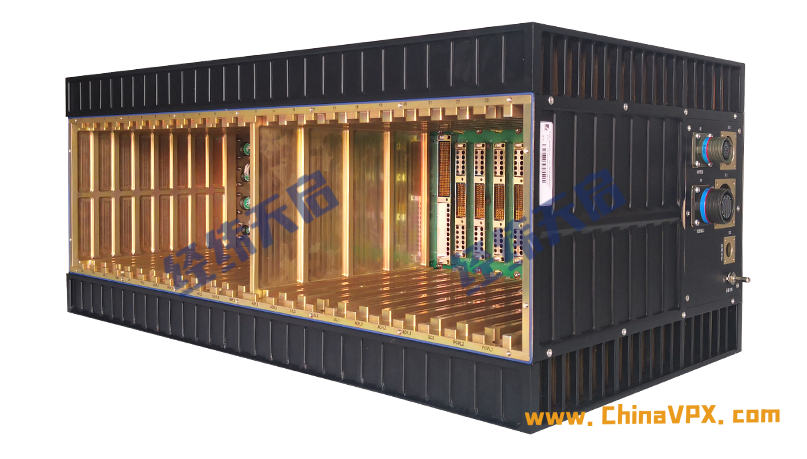

ASAAC硬件平臺實物
機箱的外形尺寸為（公差±1mm）：
（1）機箱寬：650.00mm（不含連接器）
（2）機箱高：255.00mm
（3）機箱深：343.00mm
23槽ASAAC背板，插卡電源供電；
不支持后插卡，速率最高可達6.25Gbps；
機箱豎插板卡，21個功能板卡槽位，2個電源板卡槽位，每個槽位寬度為5HP；
背板在背面空余的位置設計對外接插件，引出信號；；
背板三防處理；
最大電壓降：<20mV；
電源接入方式：M4螺柱接入/專用連接器；
阻抗控制：50 ohm ±10% for strip trace；100 ohm ±10% for differential signal trace

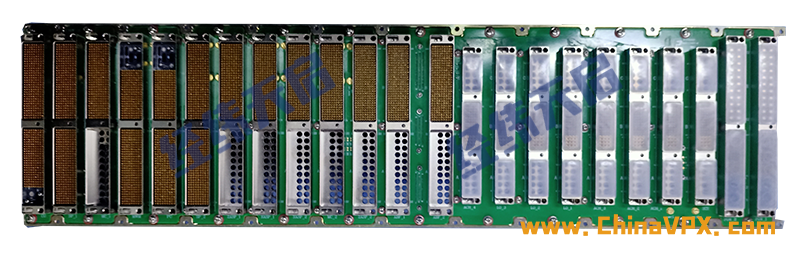

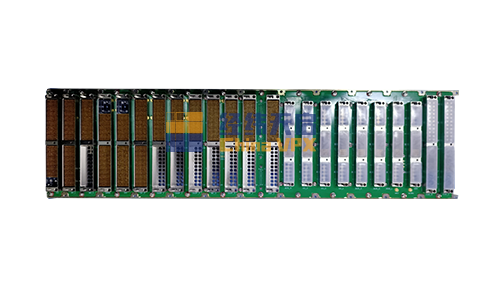

定制背板實物圖
