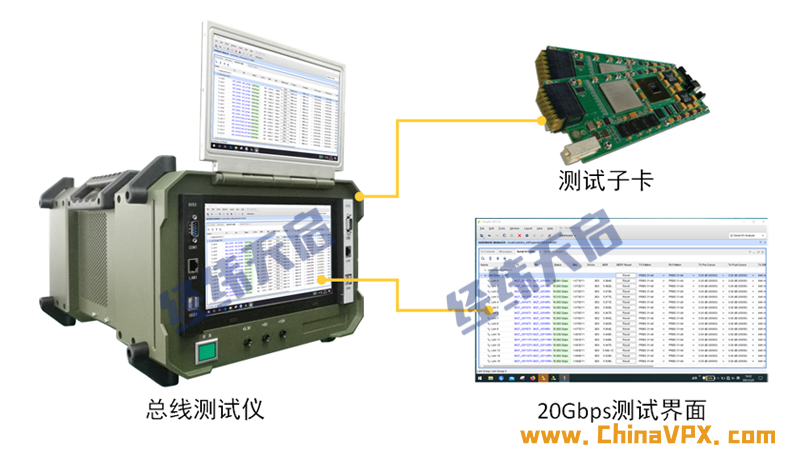

VPX 總線測試儀，采用技術要求的數據流向，結合工程中“板卡 + 背板 + 板卡”的組合方式，可方便快捷的對高速產品進行實際測試并輸出結果。由測試機箱和測試子卡組成。測試子卡可測試背板上任意位置的高速鏈路，并由測試機箱供電，不依托于被測設備。
模擬真實工作狀態進行測試；
采用便攜式手提設備，方便單手?jǐn)y帶，適用于各種實驗環境；
支持測試背板每個槽位每個連接器上的高速鏈路；
內部集成兩臺獨立的上位機電腦，便于用戶分工調試；
每臺上位機單獨引出串口，網口，USB接口，便于用戶調試操作；
配有兩塊單獨的顯示屏，便于對比觀察；
機箱只需外部220V輸入，減小接線難度；
內部安裝高效率散熱風扇，確保系統散熱；
內部預留三個5HP插卡槽位，方便攜帶測試卡和用戶板卡。

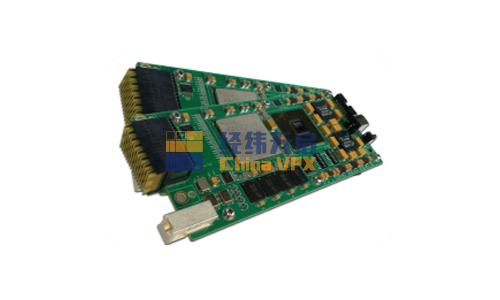

采用高性能KU系列FPGA芯片，可提供高速RocketIO和RapidIO接口；
16xRocketIO鏈路滿足10G，12.5G，16G，20G速率測試；
16xRapidIO鏈路滿足10G，12.5G，16G，20G速率測試；
GTX接口最高支持20Gbps速率；
實現在軟件內控制每組鏈路的速率，調整信號的均衡和預加重等參數，及統計鏈路的誤碼率等；
軟件系統配置界面可查看測試儀與用戶板卡之間通訊鏈路狀態，測試各槽位間傳輸速率、誤碼率等。
IBERT（集成比特誤碼率測試儀）是 Xilinx 公司提供的用于調試高速串行通道誤碼率的工具，支持包 括 PCIe，RapidIO，RocketIO， 以 太 網，XAUI等協議；
具備實時調整高速信號接口多種參數，無需額外管腳，大幅減少測試場景的建立和調試時間；
充分達到芯片內部測試點測試，符合用戶實際應用環境；
可實時調節預加重，均衡，擺幅等等，優化每條傳輸鏈路達到最佳狀態。
