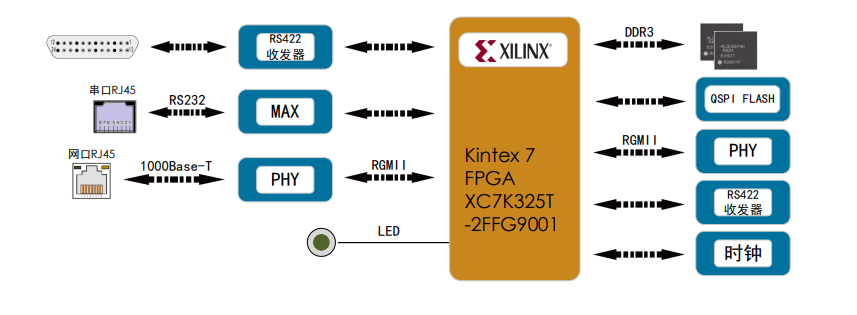

VPX6-A8K7 以 Xilinx Kentix 7 FPGA XC7K325T 為 核 心，提供 SRIO×4，PCIe×4，千兆以太網，隔離 RS422 接口，單端信號和差分信號。 同時，該板卡支持健康管理功能，可通過背板上的 IPMB 總線監控該板卡的狀態，包括電壓，溫度和周期自 檢狀態等。

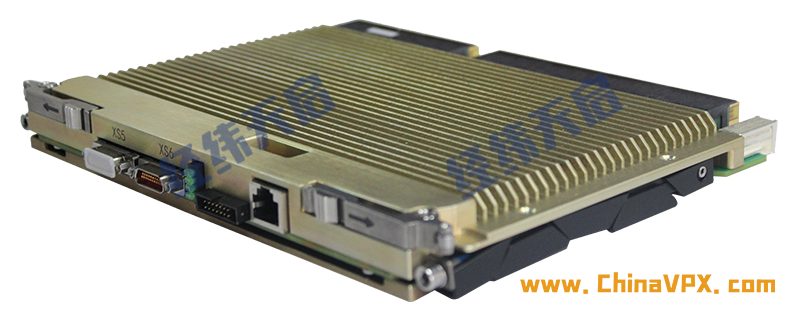

6U OpenVPX 規格
核心 FPGA 芯片：Xilinx Kintex7 系列
前面板接口
1 路 RJ45 千兆網口
1 路 RJ45 外形 RS232 調試接口
2X4 路 J30J 外形 RS422 接口
1 路 JTAG 調試接口
后面板接口
2x4 路 J30J 外形 RS422 接口
2x4 路 J30J 外形 RS422 接口
VPX 背板主要接口
1 路 ×4 SRIO@P1 3.125Gbps
1 路 ×4 PCIe @P2
16 路 RS422 @P3
32 路 LVDS @P4
32 路 LVDS @P5
1 路 1000Base-T( 在 P4 上和 LVDS 信號復用 )
根據不同散熱方式，可提供風冷、 導冷版本
常溫版本滿足 0℃ ~+50℃使用， 寬溫版本滿足 -40℃ ~+85℃使用， 相對濕度 0~95%
