加固測試平臺基于國產防護箱設計，具有優秀的抗沖擊振動、防淋雨性能。設備由防護箱殼體、定制背板、主控模塊、電源模塊、串口通訊模塊、功能模塊等組成。機箱內安裝背板、主控模塊和功能模塊，均采用CPCI總線架構，含1個主控模塊槽和2個功能模塊槽。機箱可以為各模塊提供散熱保障。計算機上蓋設計顯示屏，并且預留線纜存放槽。
使用國產防護箱為機箱箱體；
國產化率100%；
使用CPCI總線主機，除0槽控制器插槽外，提供2個標準3UCPCI擴展插槽；所有槽位均為4HP寬，其中0槽的控制器占用2個槽位，不支持后插卡
機箱設計15.6寸的寬溫LED顯示屏，操作板設計一體鍵盤和鼠標(耐候型)；
采用AC220V±10%，50Hz±10%輸入，模塊電源供電；
電源模塊輸出+28V、+12V、+5V、+3.3V等電壓，紋波電壓小于1%，具備過流、過壓、短路、過熱等保護功能，具備28V輸出的實時顯示；
機箱預留接口適配模塊的安裝位置；
面板上設計設備對外接口；
提供LED顯示燈，顯示被測品供電狀態、工作狀態；
對被測控制器提供4個30V/1A的帶自鎖指令開關；
預留存放2根帶電纜（帶航插，線長1米）的儲存空間。
設備的外形尺寸為：
580mm×380m×250mm(±2mm)
工作溫度：-20℃~+55℃；
貯存溫度：-50℃~+65℃；
相對濕度≤(95±5)%(+30℃~+60℃)；
電氣試驗室、外場廠房、野外場地等(固定使用)。

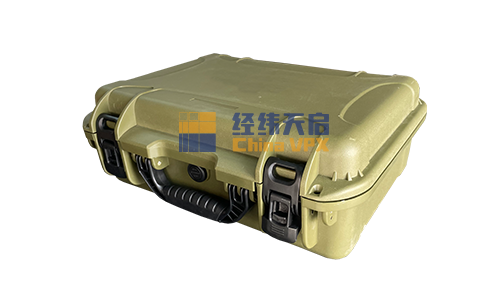

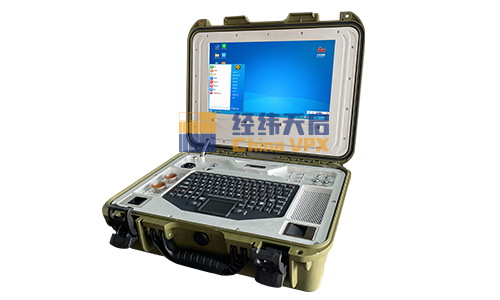

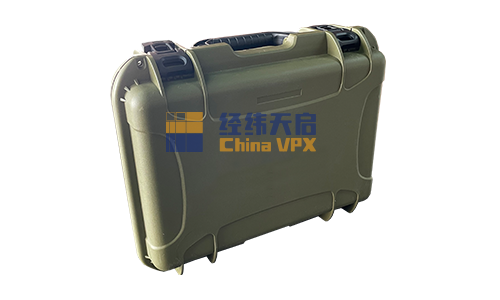

產品實物圖
產品實物圖
