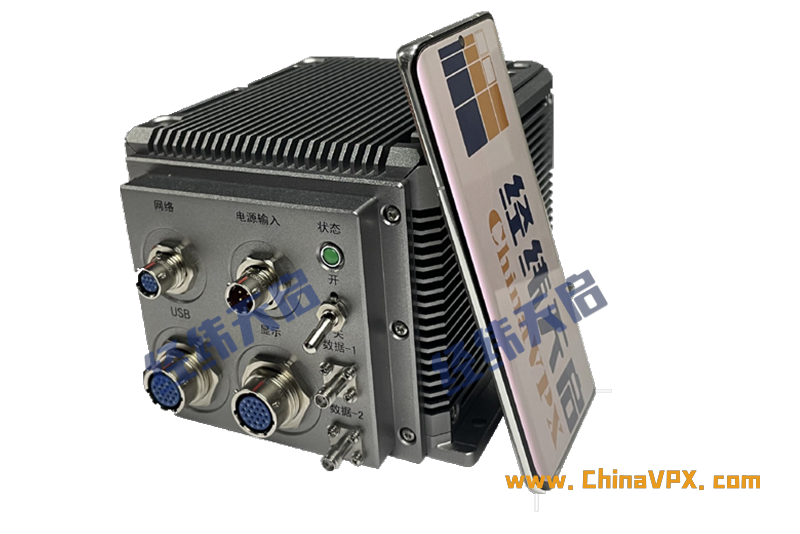

經緯天啟根據 VNX 標準（VITA74）設計了本系統。VNX 是 VITA 組織發布的加固小型化規范，使用更易獲得的 FMC 連接器。VNX 相較于 VITA73 規范，板卡尺寸更小。
本系統平臺可根據用戶具體使用需求應用于多種領域，如無人機、機器人、士兵穿戴設備等。
符合 VITA 74 規范，機箱進行了專業的造型設計、加固設計和減重設計
外形美觀、抗震性能優異
平臺基于 VPX 電氣標準，但尺寸更小
使用定制化背板，支持模塊間高速互聯，定義了多種板卡類型，并且可以定制接口
機箱尺寸：長 135mm× 寬 175mm× 高 118mm，具體按用戶需求定制
重新定義了板卡的尺寸，單槽板卡為高 89mm，深 78mm，寬 12.5mm 或 19mm
背板使用 FMC 連接器，默認使用 PCIe 互聯
支持無電纜引出接口設計，可根據用戶使用需求，定制對外輸出接口
背板傳輸速率最高支持 8Gbps
導冷散熱，機箱表面設計散熱齒，支持單板功耗15W 以上的散熱
機箱使用配套電源板卡和主控板卡
工作溫度：-40℃ ~+65℃
存儲溫度：-40℃ ~+85℃
輸入電壓：14-36VDC
輸出電壓（MAX）：+12V/5A、+5V/8A
輸出功率：100W
轉換效率：90%
支持短路保護、過壓保護、過流保護
Intel Atom ? E3845 CPU
支持 4GB DDR3L 1333 內存
支持 DVI 接口，最高分辨率 2560*1600，設計 4 路PCIe ×1 接口，4 個 USB接口，設計 2 個串口
支持 Windows 操作系統
采用 +12V 供電，功率 7.5~10W
工作溫度：-40℃ ~+70℃
存儲溫度：-40℃ ~+85℃
相對濕度：10~90%，無凝露
