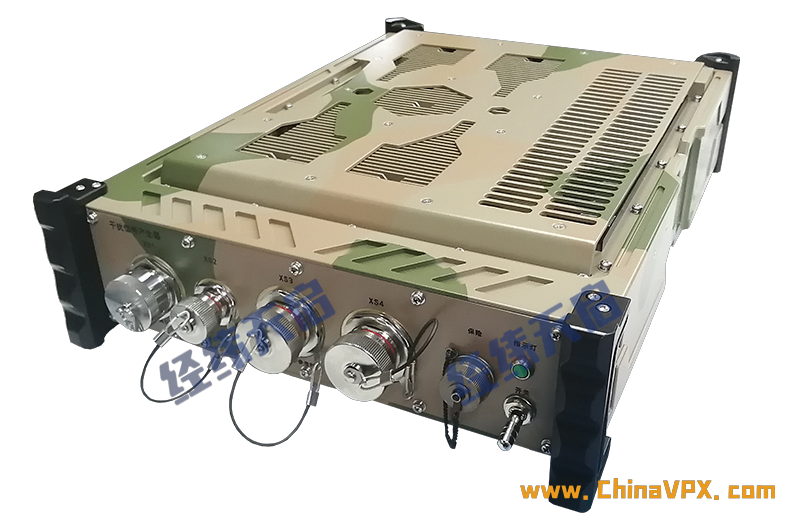

整機結構經過反復優化，綜合考慮散熱和維修性要求，采用模塊化設計思路。整機有四個部分組成，分別是機箱框架、前面板組件、功能模塊和散熱板組件。設備使用超輕材料，優化結構等方式降低整體重量，密閉防水設計，便于攜帶外出作業。滿足嚴苛的雨淋、霉菌、鹽霧環境。
內部合理布局，尺寸優化到最小，機箱尺寸：長 385mm × 寬 294mm× 高 80mm
機箱支持安裝導冷板卡，機箱采用導冷和風冷散熱方式結合設計
支持 6U 板卡由機箱前部水平插拔，支持大功率板卡，單槽可達 90W
機箱 + 背板 + 電源 + 航插 =4.9KG
整機全密閉設計，機箱箱體采用焊接工藝，具有優秀的防雨淋性能
風導冷結合散熱方式，使用隨形風扇
機箱具有良好的電磁屏蔽能力，滿足 GJB151B-2007 相關要求
整機四角安裝橡膠包角，起到對機箱保護的作用
單兵背負設備，單人背包攜帶
機箱采用超輕材料焊接而成，機箱表面采用陽極氧化處理后按用戶要求涂覆
機箱安裝 4 槽定制 LRM 背板
機箱采用水平插卡設計，共四塊 LRM 板卡，其中2 塊處理板，單板最大 88W 機箱前部安裝用戶自定義航插
板卡配置均熱冷板
輸入：VDC28V 或 VAC220V/50Hz
輸出：+12.0V/20A，+3.3V/10A，5V/10A
工作溫度：-40℃ ~+70℃
存儲溫度：-40℃ ~+85℃
相對濕度：10~90%，無凝露
