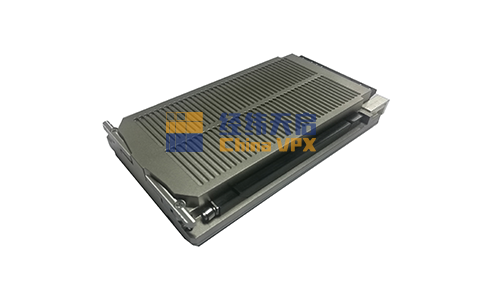

VPX高性能插卡電源主要由 EMI濾波器、限電流浪涌電路、DC/DC 轉換模塊、輸出濾波器及相應控制電路等組成，采用標準 VPX 電氣接口。經過電磁屏蔽、散熱、濾波等設計，產品符合 VITA62 電源模塊標準，性能滿足《GJB150A-2009 軍用裝備實驗室環境試驗方法》的相關要求。
輸入電壓 | DC28V/AC220V | |
輸入頻率 | 50Hz/60Hz/440Hz | |
電氣接口 | VPX連接器 | |
外形結構 | 3U | |
工作溫度 | -25℃~+55℃（-40℃~+85℃可選） | |
存儲溫度 | -55℃~+85℃ | |
國產化率 | 100% | |
基本功能 | 輸入短路保護（自恢復） 輸入過欠壓保護 輸出短路保護 輸出過壓保護 輸出過流保護 冗余、均流設計 過溫保護 遠程開關/使能控制 工作狀態反饋 | |
絕緣電阻 （DC500V） | 輸入對外殼 | ≥100MΩ |
輸入對輸出 | ≥100MΩ | |
輸出對外殼 | ≥100MΩ | |
電源型號 | 輸入電壓 | 輸出參數 | 外形結構 |
CVP34C262 | DC18~36V | +12V8A、+3.3V12A、+5V20A、+3.3V_AUX2A、+12V_AUX1A、-12V_AUX1A | 3U4HP導冷 |
CVP35C263 | DC18~36V | +12V15A、+3.3V12A、+5V30A、+3.3V_AUX2A、+12V_AUX1A、-12V_AUX1A | 3U5HP導冷 |
CVP35C264 | DC18~36V | +12V15A、+3.3V12A、+5V40A、+3.3V AUX2A、+12V_AUX1A、-12V_AUX1A | 3U5HP導冷 |
CVP35C265 | DC18~36V | +12V40A、+3.3V10A、+5V10A、+3.3V AUX2A、+12V_AUX1A、- 12V_AUX1A | 3U5HP導冷 |
CVP35A265 | DC18~36V | +12V40A、+3.3V10A、+5V10A、+3.3V AUX2A、+12V_AUX1A、-12V_AUX1A | 3U5HP風冷 |
CVP35C663 | AC176~264V | +12V10A、+3.3V20A、+5V30A、+3.3V AUX1A、+12V_AUX1A、-12V_AUX1A | 3U5HP導冷 |
CVP35A663 | AC176~264V | +12V10A、+3.3V20A、+5V30A、+3.3V AUX1A、+12V AUX1A、-12V_AUX1A | 3U5HP風冷 |
CVP35A664 | AC176~264V | +12V30A、+3.3V10A、+5V10A、+3.3V AUX2A、+12V AUX1A、-12V_AUX1A | 3U5HP風冷 |
CVP38A665 | AC176~264V | +12V40A、+3.3V10A、+5V10A、+3.3V AUX2A、+12V AUX1A、-12V_AUX1A | 3U8HP風冷 |
