集成 Intel? CoreTM i7 CPU及Xilinx K7系列 FPGA，可大大拓展使用范圍、提高整機集成程度，并有效降低客戶使用成本及系統集成時間。主板提供SRIO, PCIe, 以太網, 串口, LVDS 等多種接口, 適用于多種應用領域。
下載資料

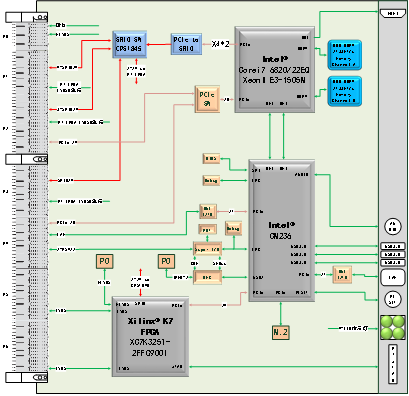

本產品結構完全滿足VITA 46.0規范，兼容OpenVPX (VITA 65)標準，兼容VITA48規范。在設計中注重DDR4雙通道內存、PCIe、SRIO等高速串行總線的信號完整性設計，同時注重CPU及FPGA件數據高速互通的能力。在結構及電氣設計上產品以實際適應環境為出發點，采用寬溫器件，加固式設計以確保該VPX計算機在車載、艦載、機載等多種惡劣環境下的可靠性運行。
★ 6U OpenVPX 規格 導冷風冷兼容結構。
★ 支持多款I(lǐng)ntel6代處理器：i7-6820EQ（默認配置，2.8~3.5GHz） 、i7-6820EQ（2.0~2.8GHz）、E3-1505M（2.8~3.7GHz）
★ 采用Inte CM236芯片組
★ 板載 16GB DDR4 SDRAM
★ 集成350 3D高性能圖形處理控制器
★ 板載 M.2 SSD(默認容量 512GB)
★ 板載 Xilinx K7-325T FPGA
★ 前面板接口
·1 個 RJ45 千兆網口
·3 個 USB3.0
·1 個 HDMI 顯示接口
·1 路音頻輸出
·4 個 LED 指示燈
·1 個復位按鍵
·1 個 JTAG 調試口
★ VPX 接口定義:
·8 x4 SRIO Gen2 @P1, P2, P3
·1x4 PCIe Gen3 @P2
·1x8 PCIe Gen3 @P4
·1 路千兆以太網(1x1000Base-T)
·2x RS232/422
·LVDS@P3,P5,P6
★ 支持操作系統 Win 7/8/10 64bit, Ubuntu, 中 標麒麟, VxWorks 6.x
★ 典型功耗: <70W
★ 可提供常溫(0-55℃), 寬溫(-40-85℃)版本
★ 可根據客戶特殊要求提供客制化結構
★ 相對濕度 0-95%
