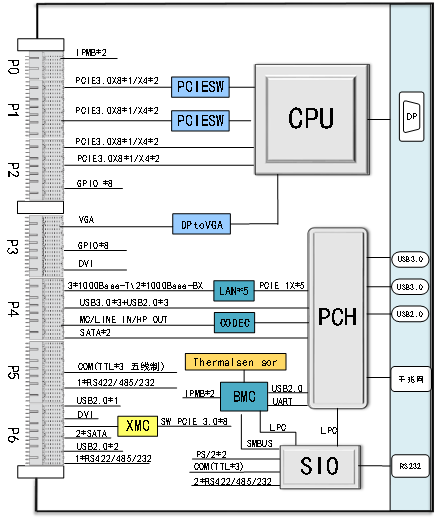

VPX6-A904是一款符合 VPX規 范的 6UVPX主板 , 主板Profile MOD6-PAY-4F2T-12.2.2-3/MOD6-PAY-8F-12.2.3-2, 采用 Intel? Core? i7-6820E/ i7-6822EQ /Xeon? E3-1505M v5 處理器和Intel?CM236芯 片組, 板載16GB內存。使用CPU集成的Intel HD Graphics顯卡, 主板支持DVI、DP++、VGA顯示。主板提供 PCIe, 以太網, 串口等多種接口, 適用多種應用領域。
★ 6U OpenVPX規格
★ 6代4核8線程Core i7-6820/22EQ處理器或Xeon E3-1505M處理器
★ Core i7-6820EQ主頻 2.8GHz (最大3.5GHz)
★ Core i7-6822EQ主頻 2.0GHz (最大2.8GHz)
★ 芯片組 CM236
★ 板載16GB DDR4 SDRAM
★ 板上提供 2.5inch SATAIII接口
★ 板載一組XMC接口, x8 PCIe 3.0
★ 前面板接口
·1個 RJ45 千兆網口
·1個 RJ45 外型RS232
·2個 USB3.0 , 1個USB2.0
·1個DP++ 顯示接口
★ VPX 接口定義(遵循VITA65 4F2T-12.2.2-3/MOD6-PAY-8F-12.2.3-2規范):
·2 x 8/4 x4 PCIe Gen3 @P1
·2 x 8/4 x4 PCIe Gen3 @P2
·5路千兆以太網(3x1000Base-T, 2x1000Base-BX)
·1x RS232/422/485, 1x RS232
·4x UART (TTL )
·3x USB3.0, 2x USB2.0
·2x DVI-D, 1x VGA
·4x SATA, 8x GPIO, 8x GPI
★ 支持操作系統 Win 7/8/10 64bit, Ubuntu, 中標麒麟, VxWorks 6.x
★ +12V 主供電
★ 典型功耗: <60W
★ 可提供常溫(0-55℃), 寬溫(-40-85℃)版本,相對濕度 0-95%
★ 散熱方式：風冷、導冷
