VPX6-V301是經緯天啟設計的一款6U VPX SRIO交換板。板卡遵循VITA65規范
板卡通過3片80HCPS1848，組成SRIO交換矩陣。輔之以ARM芯片等外圍器件，實現板卡內部的啟動、配置和維護等功能。對外可提供20路×4串行RapidIO端口。支持1.25G、2.5G、3.125G、5G、6.25GBaud，支持DSP、微處理器、FPGA進行互聯。
板卡通過兩片BCM5396組成GE交換矩陣，到背板支持16路SGMII/1000Base-X，到前面板支持2路1000Base-T。

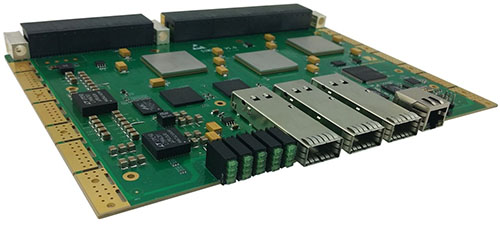

交換板實物圖
交換板互聯架構圖
主要技術特點：
采用單電源供電，支持12V (可選5V，通過保險絲選焊來選擇供電電壓）；
通過3片80HCPS1848組成SRIO交換矩陣，向P2-P6連接器引出20路x4 SRIO端口；向前面板通過QSFP引出3個端口；
采用2片BCM5396組成GE交換矩陣，向PI、P2連接器引出20路 SGMII/1000Base-X，向前面板通過 RJ45 接口引出 1 路 1000Base-T；
P0連接器支持復位輸入，可以用于接受外部復位輸入，低電平有效；
P0支持差分時鐘輸入，用于同一個機箱中多個單板之間時鐘同源；
P0連接器上預留IPMB總線。
基本技術參數：
6U VPX SRIO交換板，5HP寬；
支持 20 X4 SRIO 交換
尺寸：233.35x160x20.32mm（25.4mm）（含冷板，不含VPX連接器）；
傳輸速度：Serial RapidIO 2.1標準，最高6.25 Gbaud；
供電電壓：+12V供電，3.3V_AUX 輔助供電
典型功耗：<45W；
工作溫度：-40 oC～+85oC；
散熱方式：風冷。
前面板接口：
1個 RJ45 千兆網口
1個復位按鍵
20 個LED 指示燈
3路Q(chēng)SFP 光口(可選)
