經緯天啟正式向市場推出6U VPX網絡交換板，該板卡采用Broadcom的交換套片Switch BCM56218，實現二層帶網管功能，對外通過VPX 連接器提供48個千兆光口（由SERDES信號引出，24路1000BASE-T，24路1000BASE-BX），1個10/100/1000Mbps電口（由MDI信號引出）和1個串口。BCM56218 內部集成 32Bit CPU，主頻 200MHz，外部配置SDRAM 128MB（DDR2×16），F(xiàn)lash 64MB。板載保護電路, 實現過壓、過流、欠壓、反接等保護, 上電時序控制電路以及時鐘、復位等電路。

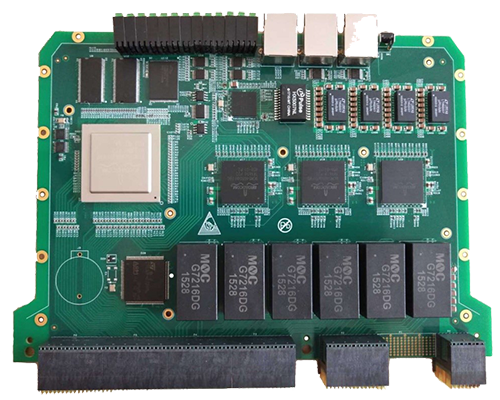

板卡實物圖
基本技術指標：
6U VPX 板卡；
對外提供48網絡接口（24路1000BASE-T, 24路1000BASE-BX）；
Layer 2 無阻塞交換, 可管理；
支持 Layer 3交換；
支持1路管理網口；
支持1路RS232串口控制和配置；
反接、短路、過壓、過流保護；
單板主供電為12V；
板卡最大功耗40W；
工作溫度 -40-85℃。
前面板接口：
1個復位按鍵；
1路RJ45 外型BMC 接口；
1路RJ45外形RS232接口；
1路RJ45千兆網口（Port49）；
13×4個 LED綠色指示燈，分別代表代表電源、心跳和48個網絡的端口link 狀態（ACT 時閃爍）。
