VPX6-A904是一款符合 VPX規范的 6U VPX主板，滿足Profile MOD6-PAY-4F2T-12.2.2-3/MOD6-PAY-8F-12.2.3-2架構要求，采用 Intel? Core? i7-6820E/ i7-6822EQ /Xeon? E3-1505M v5 處理器和Intel?CM236芯 片組，板載16GB內存。使用CPU集成的Intel HD Graphics顯卡, 主板支持DVI、DP++、VGA顯示。主板提供 PCIe、以太網、串口等多種接口，具有整體性能高、可靠性高、適應性強的特點。
VPX6-A904以Intel 6th Core i7 處理器為核心，處理器通過PCIe 交換芯片 PLX8724擴展4路X8 PCIe 3.0，對外提供4組X8 或8組X4 PCIe 3.0 接口，并通過板載XMC 接口提供1組X8 PCIe 3.0 接口，處理器提供1路Display Port前出和2組DVI、1組VGA VPX 顯示接口, 處理器通過CM236 芯片組擴展6路千兆以太網、5組SATA3.0 接口、音頻接口、8組USB 接口，芯片組和SuperIO 擴展出7路串口。

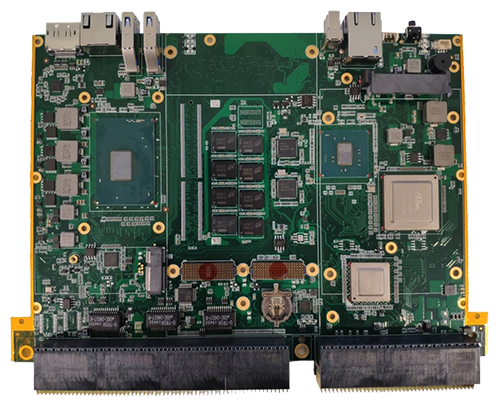

產品實物圖

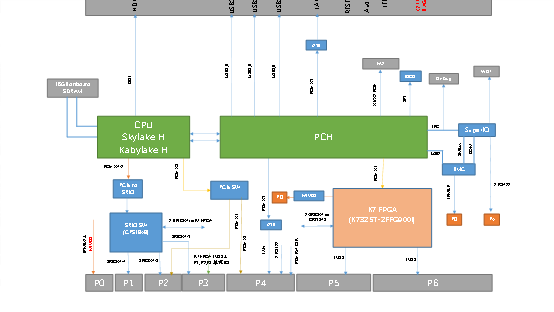

產品框圖
基本技術指標
6U OpenVPX規格
6代4核8線程Core i7-6820/22EQ處理器或Xeon E3-1505M處理器
Core i7-6820EQ主頻 2.8GHz (最大3.5GHz)
Core i7-6822EQ主頻 2.0GHz (最大2.8GHz)
芯片組 CM236
板載16GB DDR4 SDRAM
板上提供 2.5inch SATAIII接口
板載一組XMC接口, x8 PCIe 3.0
前面板接口
（1）1個 RJ45 千兆網口
（2）1個 RJ45 外型RS232
（3）2個 USB3.0 , 1個USB2.0
（4）1個DP++ 顯示接口
VPX 接口定義：
（1）2 x 8/4 x4 PCIe Gen3 @P1
（2）2 x 8/4 x4 PCIe Gen3 @P2
（3）5路千兆以太網(3x1000Base-T, 2x1000Base-BX)
（4） 1x RS232/422/485, 1x RS232
（5） 4x UART (TTL )
（6）3x USB3.0, 2x USB2.0
（7）2x DVI-D, 1x VGA
（8）4x SATA, 8x GPIO, 8x GPI
支持操作系統 Win 7/8/10 64bit, Ubuntu, 中標麒麟, VxWorks 6.x
+12V 主供電
典型功耗:<60W
可提供常溫(0-55℃), 寬溫(-40-85℃)版本,相對濕度 0-95%
散熱方式：風冷、導冷
