系統應用
S
經緯天啟研發的VPX 國產多CPU 異構綜合處理平臺由龍芯單板計算機、兆芯單板計算機、飛騰單板計算機、SRIO 交換板、電源板、高速背板和9U VPX 風冷機箱組成。平臺運行國產化麒麟桌面和實時操作系統，以及相關的測試工具軟件。該系統滿足某軍用規范架構，以SRIO 交換板為核心，組成一個SRIO& 以太網雙星型、雙冗余交換的多CPU 異構綜合處理平臺。

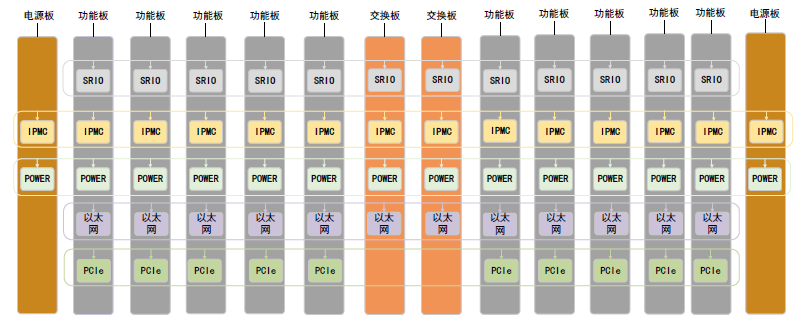

系統互聯架構
主要技術參數
VPX龍芯單板計算機
采用自主可控龍芯3A4000 處理器和龍芯7A1000 芯片組，支持16GB DDR4 內存，單板計算機遵循Profile SLT6-PAY-4F1Q2U2T-10.2.1 規范，提供 SRIO、 PCIe、以太網、USB 、RS232/RS422 等多種接口，國產化率可選95% 或100%。
VPX兆芯單板計算機
采用兆芯X86 架構KX-6640A 處理器和ZX-200 芯片組，板載16GB DDR4 內存，使用CPU 集成顯卡。主板支持DVI、VGA 顯示，提供SRIO、PCIe、以太網、USB 、串口等多種接口，Windows 軟件可無縫移植，國產化率可選95% 或100%。
VPX飛騰單板計算機
采用飛騰FT2000/4 核處理器，主頻2.0GHz 以上，板載8GB DDR3 SDRAM 內存，支持ECC，板上提供m-SATA 接口，支持MXM 獨顯，支持麒麟操作系統，國產RTOS 操作系統，支持板卡健康管理等，國產化率可選95% 或100%。
VPX SRIO交換板
基于國產化SRIO 交換芯片NRS1800，對外提供20 路X4 SRIO 接口，速率2.5/3.125/5.0/6.25Gbps 可選，國產化率可選95% 或100%。
VPX電源板
采用全國產化器件，標準VPX 結構，功率可達1000W 以上。可支持交直流同時輸入，輸出為12V/60A、5V/40A、3.3V/20A、-12V_AUX/1A，支持健康管理。
9U VPX加固機箱
符合Open VPX 標準，支持14 個1.0” 6U 標準VPX 板卡，垂直插卡設計。
VPX 高速背板
基于Open VPX 標準，采用12 槽雙星型結構，2 個SRIO 交換槽和10 個板卡節點槽，支持板間傳輸速率10Gbps，100% 全國產化率。
應用領域
機載、車載、艦載雷達信號處理系統
飛控計算系統
機載電子對抗系統
