2020年在AMD首發PCIe 4.0后，Intel也于去年開始普及PCIe 5.0并在12代英特爾平臺上使用。然而，傳輸標準的制定卻遠遠領先于產品的研發。日前，正在舉行的2022 年 PCI-SIG開發者大會上（PCI-SIG 是 PCIe 接口背后的聯盟，這是一個由 900 多家成員公司組成的開放行業標準），PCIe 接口標準委員會PCI-SIG 就公布了PCIe 7.0的規范目標，稱其數據速率高達 128 GT/s，并在 2025 年向其成員發布，這相當于在編碼開銷之前，通過 16 通道 (x16) 連接能實現 512 GB/s 的雙向吞吐量。
PCI-SIG指出，PCIe 7.0 接口將在x16連接上提供驚人的512 GB/s的雙向吞吐量，但這是在編碼開銷和報頭效率的影響之前，這兩者都會影響可用帶寬。
PCIe 7.0接口將繼續使用1b/1b flit模式編碼和PCIe 6.0引入的PAM4信號技術，這比3.0至5.0規格使用的128b/130b編碼和NRZ信號有明顯的改進。因此，實際可用帶寬將略低于 512 GB/s，但仍然代表著比PCIe 6.0接口翻了一番。
正如我們看到的PCIe 4.0和5.0，由于更快的信令速率，PCIe線路的長度將再次縮短。這意味著在沒有額外組件的情況下，PCIe 根設備（如 CPU）和終端設備（如 GPU）之間的最小允許距離將縮短。因此，與前幾代接口相比，主板將需要更多的重定時器和由更高質量材料組成的更厚的PCB，而對PCIe 7.0的支持將導致主板價格的再次上漲。

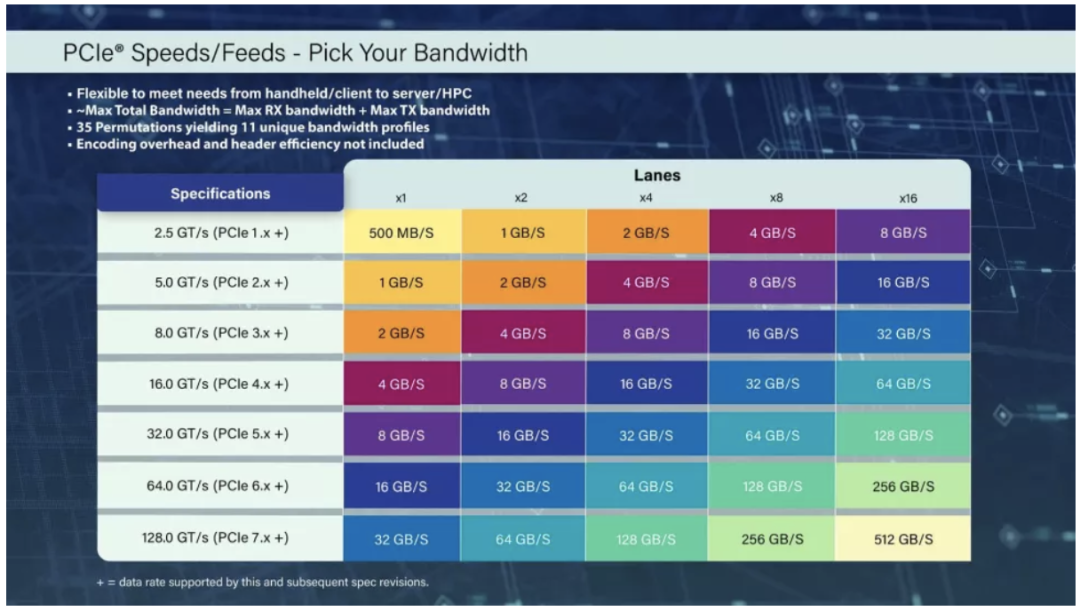

值得注意的是，每條通道的帶寬更高，對于現在 x1 連接的雙向帶寬為 32 GB/s，因此PCIe 7.0 可以讓一些設備的連接更 "薄"（例如，使用x4而不是x8連接）。
PCIe 7.0規范的基礎工作是在今年早些時候PCI-SIG確定了PCIe 6.0規范之后進行的，它將提供比上一代PCIe 6.0接口多一倍的帶寬。瑞薩公司的PCIe 6.0設備在4月份開始進入市場。然而，在我們看到支持這種高速接口的固態硬盤和GPU等設備之前，還需要一些時間—雖然這些規格通常在我們看到出貨芯片之前很長時間就已經批準和確定了。

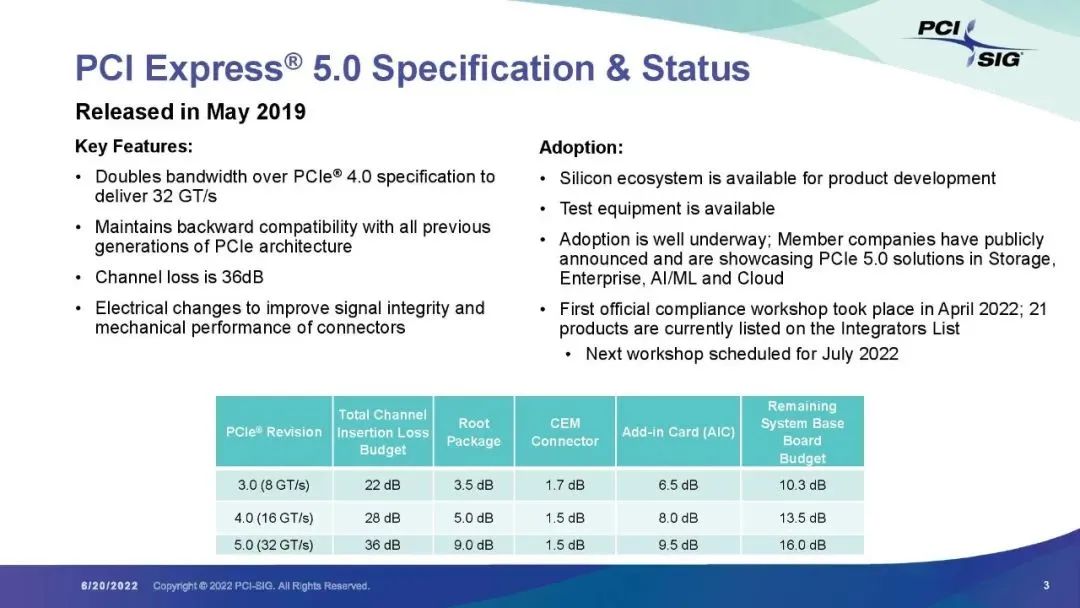

正如你所注意到的，目前市場上即使是PCIe 5.0設備仍然沒有多少，盡管該接口確實隨著英特爾的Alder Lake進入了主流主板，并且還將出現在今年晚些時候到貨的 AMD 即將推出的 Zen 4 Ryzen 7000平臺上。首批 PCIe 5.0 SSD 將與 Ryzen 7000 處理器同時上市，但我們已經看到了用于數據中心和 AI/ML 設備的 PCIe 5.0 設備的產品公告。
換句話說，您在相當長的一段時間內都不會在市場上看到 PCIe 7.0 設備，盡管 PCI-SIG 現在開始定義規范并希望實現其每三年發布一個新規范的目標。PCIe 7.0 規范預計將在 2025 年落地，但我們要到 2028 年才能看到終端設備。

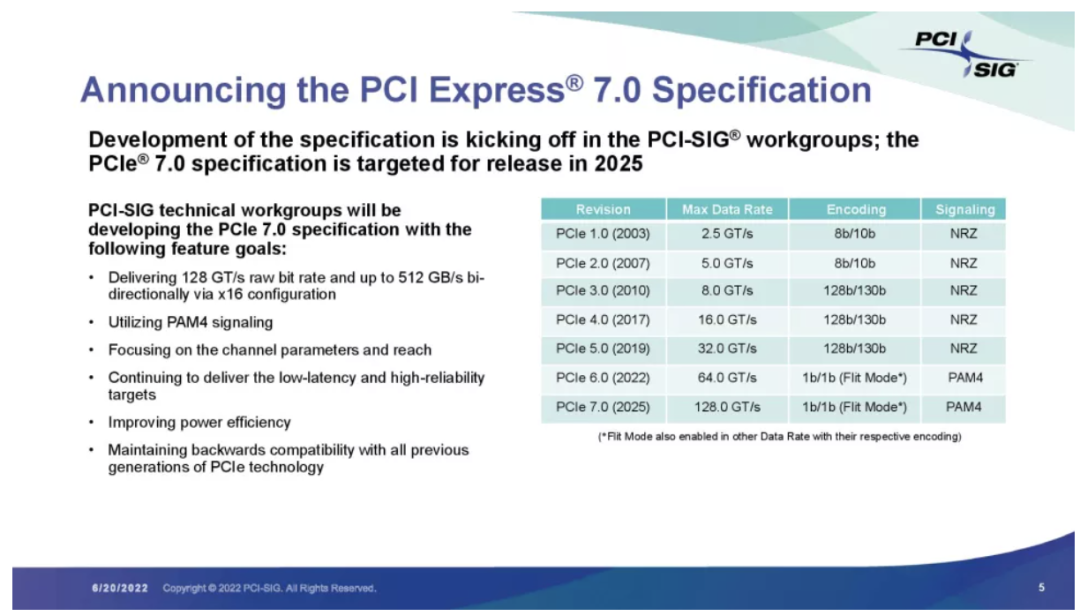

PCIe 7.0 規范目標：
通過 x16 配置提供128GT/s的原始比特率和高達512GB/s的雙向傳輸速率
利用 PAM4調制
關注渠道參數和覆蓋范圍
繼續提供低延遲和高可靠性的目標
提高電源效率
保持與所有前幾代 PCIe 技術的向后兼容性
